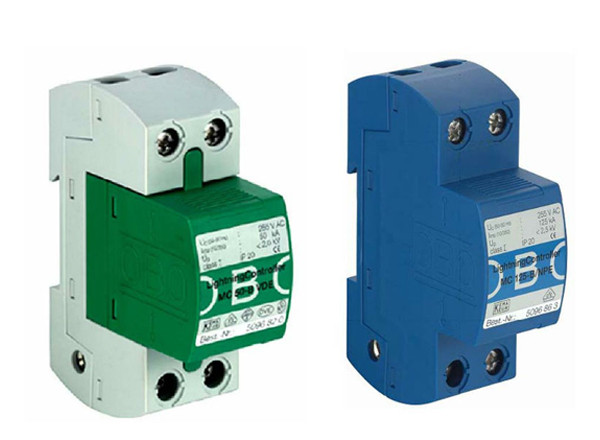

OBO电源防雷器 MC50-B
峰值电流:50KA
最大非对称短路电流 Ip:25 kA
OBO MC50-B VDE电源防雷器功能和应用领域
OBO MC 50-B VDE电源防雷器是一个插拔式多层火花间隙器件。该防雷器共有9层火花间隙组成，这9层火花间隙是由10片高能石墨电极圆盘叠合在一起构成的，高耐热的特氟纶隔环，可靠地保证了火花间隙内部的安全距离。用螺栓固定的压铸锌金属连接板，将火花间隙组合在一起，箝制在精确的位置上。9层火花间隙中的8层间隙经过了大容量电容控制。因此，在安装时不惜专门预留外泄电弧的空间。
该防雷器完全满足标准DIN 0675 Part 6(Draft 11.89)A1、A2对B雷器件的要求，以及标准IEC 61643-1(02.98)对一级防雷器的要求。该装置设计适用于0-1区之间（根据IEC62305-4)对雷电保护区的定义。
对于建筑物内的雷电保护安装工程，OBO MC 50-B VDE电源防雷器提供电源线上雷电保护的等电位连接。该防雷器已经成功通过了安装雷击电流参数规定的测试。
OBO MC50-B VDE电源防雷器的安装
OBO MC 50-B VDE电源防雷器的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该防雷器容易安装。通过卡接在35mm导轨上的方式实现简便安装。OBO MC 50-B VDE电源防雷器的L、N和PE接地端，提供了两个接地端口，便于进行凯文接线方式。
注意：因为该防雷器的火花间隙时封装的结构，所以在动作时，壳体外不会有电弧产生，安装时不必专门预留外泄电弧的空间。
OBO MC50-B VDE电源防雷器的特性
1、密封结构设计，动作时无电弧外泄；
2、通过了安全性测试，获得VDE、OVE、KEMA、KEUR、MEEI、EZU测试标志；
3、低保护水平；
4、模块化设计；
5、每一段提供两个连接端子；
6、后续电流遮断能力强；
7、提供隧道式连接方式
OBO MC50-B VDE电源防雷器的使用优点
1、能够密封安装在任何标准的配电箱中；
2、适合所有应用场合中可靠的保护器，通过了多家独立检测机构的测试；
3、仅当B级和C级保护器直接的距离（线长）小于5米时，才需要安装退偶器；
4、可方便进行检测和维护；
5、容易进行凯文接线方式连接；
6、能偶使用在靠近变压器的线路上； 7、无需接地跳线，安装更方便、更安全；
OBO MC50-B VDE电源防雷器技术参数:
| 型号 | MC 50-B VDE |
| 标称电压 UN | 230 V/50-60 HZ |
| 最大持续工作电压 UC | 255 V |
| 需求等级 －按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 | B Ⅰ级 |
| 雷电保护区 | 0→1 |
| 绝缘电阻 Rins | >100 MΩ |
| 电压保护水平 Up | <2 kV |
| 响应时间 TA | <100 ns |
浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数 | 50 kA 25 As 0.63 MJ/Ω |
| 保护器在UC下的市电后续电流遮断能力 最大非对称短路电流 Ip | 12.5 kArms 25 kA |
| 最大串联保险丝（仅在电网中无此保险丝时需要） | 500 A gL/gG |
| 短路耐受能力（串联500A gL保险丝） 最大非对称短路电流 Ip | 17.6 kArms 25 kA |
| 温度范围 υ | -40℃到+85℃ |
| 空气湿度 | ≤95% |
| IP 等级 | IP 20 |
| 连接体横截面积 单股/多股/多股软线 紧固扭矩（MA）至少4Nm | 10-50/ 10-25/ 10-35mm2 AWG 8-2 |
| 安装 | 卡接在35mm2导轨上（根据DIN EN 50022） |
| 定 货 信 息 | |
| 产 品 型 号 | 产 品 说 明 |

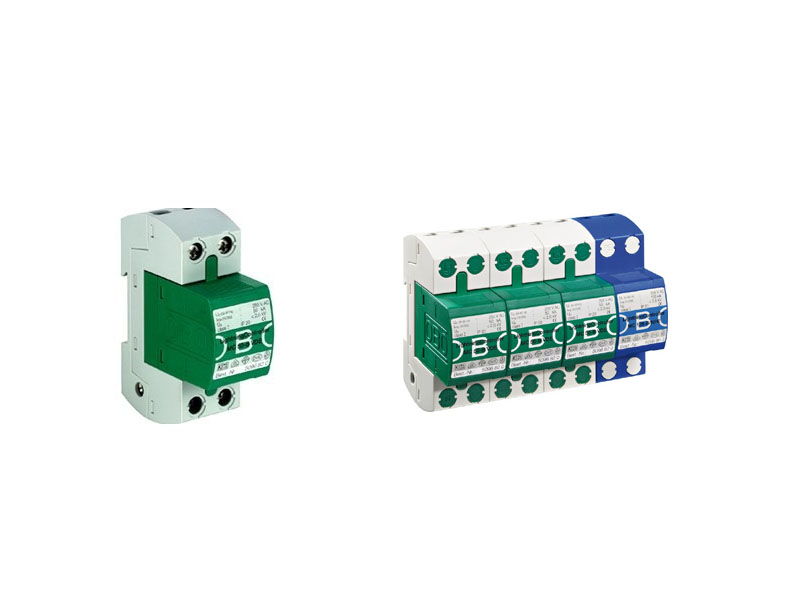

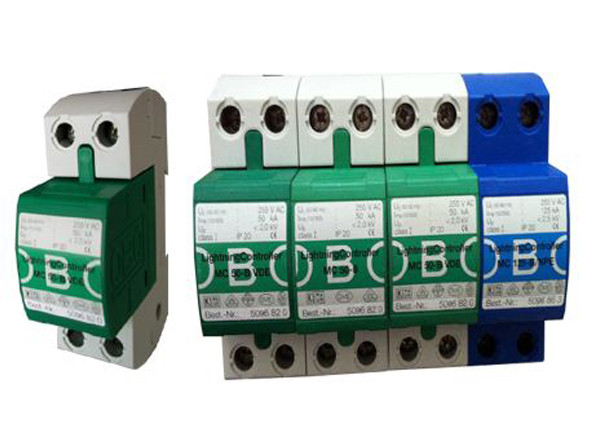

| OBO MC50-B/3+NPE | 三相四线 高能量电源防雷器带防爆模块 |
| OBO MC50-B | 高能量电源防雷模块 |
| OBO MC125-B/NPE | 高能量NPE电源防雷块 |
