CITEL 光伏装置电涌保护器-1500VDC 法国进口光伏专用电源防雷器
标称开路电压-光伏：:1000 Vdc
In：:20KA
Imax：:40KA
Iimp：:12.5KA
TYPE1+2光伏装置电涌保护器-1500VDC
Type 1+2 光伏装置电涌保护器
VG 技术
600 Vdc
无残流无续流
延长寿命预期
Iimp：12.5 kA
共模/差模保护
标配遥信告警
符合 IEC 61643-11, EN 50539-11等标准
DS60VGPV/51是Type1+2型高能电涌保护器，用于保护光伏供电网络中的雷电电涌电压，建议在有直击雷风险位置处安装。 DS60VGPV/51 型电涌保护器可承受12.5 kA幅值的10/350µs波形雷电流,并采用CITEL的独家专利“VG技术”。
选择更多型号：
DS60VGPV-1000G/51 DS60VGPV-1500G/51 DS60VGPV-500 DS60VGPV-600G/51
电气参数：
| SPD 类型 | 1+2 | |
| 系统 | 光伏工作电压1000Vdc | |
| 标称开路电压-光伏 | Uocstc | 1000 Vdc |
| 最大持续工作电压-光伏 | Ucpv | 1200 Vdc |
| 残流 | Ipe | 无 |
| 持续工作电流-光伏 | Icpv | 无 |
| 续流 | If | 无 |
| 标称放电电流 | In | 20 kA |
| 最大放电电流 | Imax | 40 kA |
| 冲击电流 | Iimp | 12.5 kA |
| 总冲击电流 | Itotal | 25 kA |
| 额定短路电流-光伏 | Iscpv | 15 000 A |
| 连接模式 | +/-/PE | |
| 保护模式 | 共模 / 差模 | |
| 电压保护水平 +/- | Up | 5.4 kV |
| 电压保护水平 +/PE (-/PE) | Up | 4.7 kV |
机械特性：
| 放电技术 | VG技术 (MOV+GSG) | |
| 连接方式 | 螺纹端子: 6-35mm² | |
| 格式 | 一体化模块 | |
| 安装方式 | 35mm标准DIN安装 | |
| 外壳材料 | 热塑性材料，符合UL94 V-0 | |
| 工作温度范围 | Tu | -40/+85°C |
| 防护等级 | IP20 | |
| 过载故障模式 | SPD从PV源分断 | |
| 失效指示 | 1机械故障指示 | |
| 遥信告警 | 250 Vac/0.5 A (AC) - 30 Vdc/3A (DC) | |
| 产品尺寸 | 如图示 |

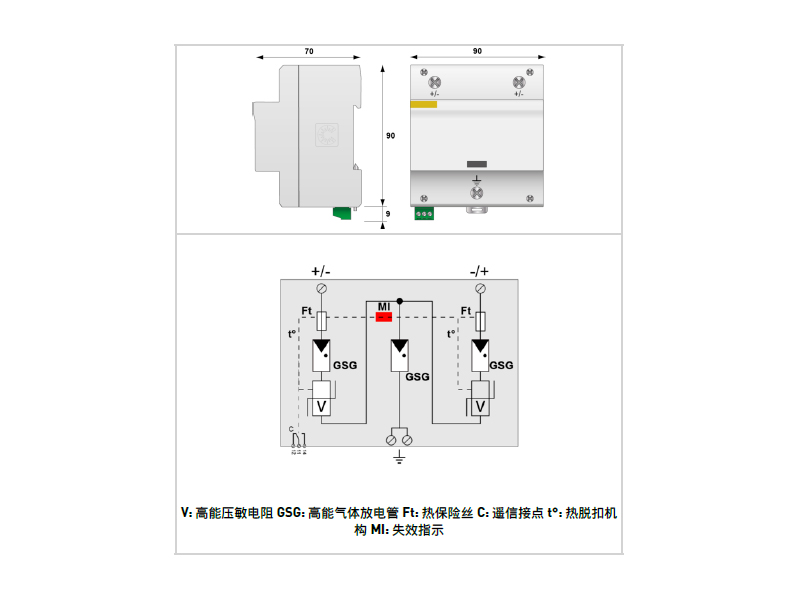

尺寸/电路图：
