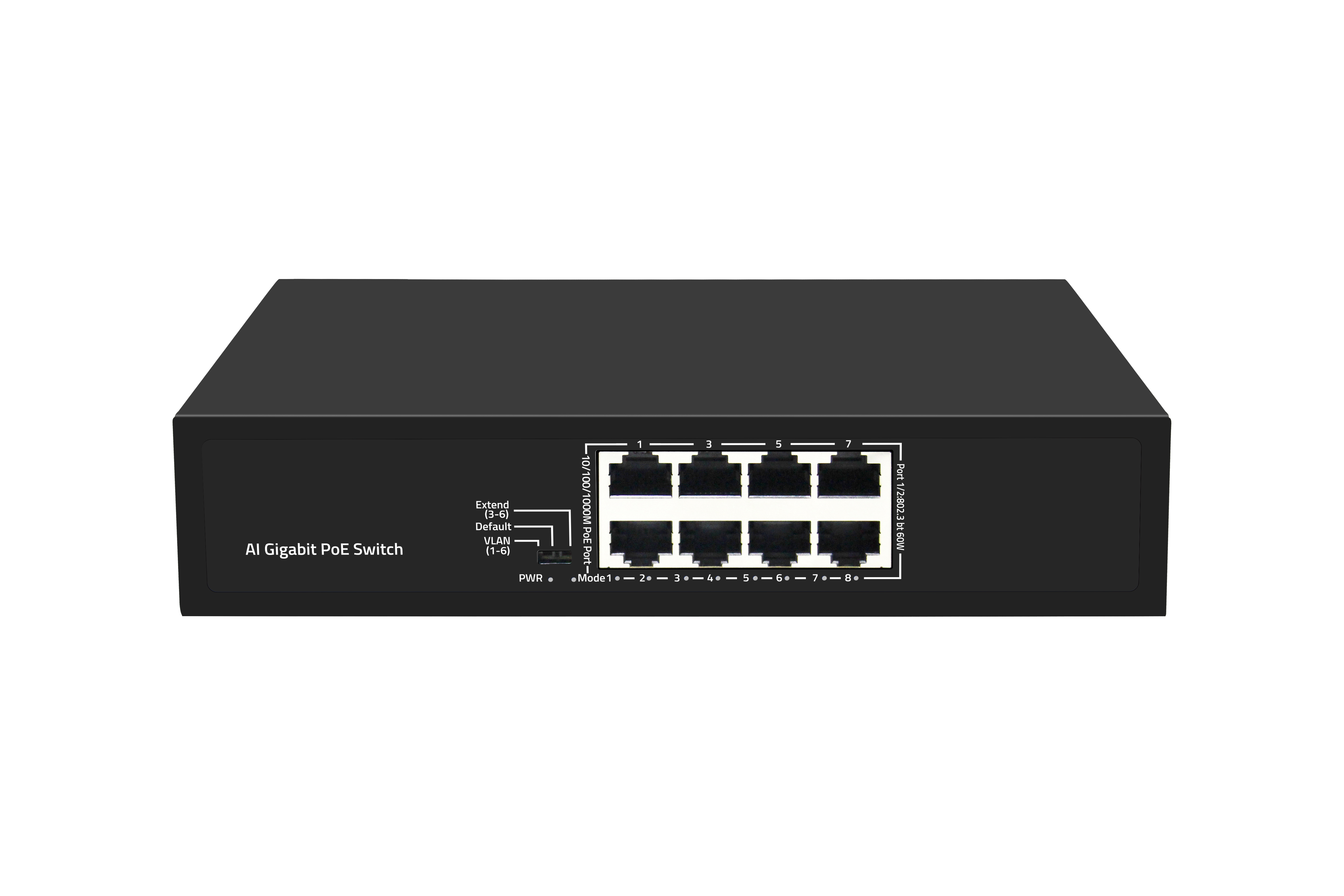

8口千兆智能型以太网PoE交换机

电源:AC INPUT (100-240V)

以太网:8个千兆PoE网口

背板带宽:16Gbps


【产品概述】

8口千兆智能型以太网PoE交换机,采用高质量高速率的网络IC以及最具稳定性的PoE芯片,交换机融入了最新的AI功能, 支持PoE端口优先级,PoE看门狗。PoE口满足802.3af或802.3at标准,同时1、2号端口支持HiPoE,功率可达60W; 本系列PoE交换机能为10/100/1000M以太网提供无缝连接,且PoE供电端口可以自动检测符合IEEE802.3af或IEEE802.3at标准的的受电设备并为其供电,非PoE设备智能检测不供电,只传输数据。


【主要特点】

8个10/100/1000M自适应PoE口

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE802.3x标准

流控方式:全双工采用IEEE 802.3x标准,半双工采用Back pressure标准

支持端口自动翻转(Auto MDI/MDIX)

三档拨码开关,支持VLAN、Default、Extend三种模式

支持序列端口PoE优先级,端口越前优先级越高

支持PoE watchdog

1/2号端口支持BT 60W 供电

支持链路监控,异常自检和恢复

支持端口防雷Surge:共模4KV;ESD: 空气8KV, 接触6KV;电源共模4KV,差模2KV


【应用环境】

城域光纤宽带网: 电信、有线电视、网络系统集成等数,据网络运营商

宽带专网: 适用于金融、政府、石油、电力、公安、教育等行业专网

多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用

实时监控: 实时控制信号、图像及数据同时传输


【技术指标】

输入/输出接口

电源

AC INPUT (100-240V)

以太网

8个兆PoE网口

性能

背板带宽

16Gbps

包转发率

11.9Mpps

包缓存

1Mb

MAC地址表

2K

巨型帧

9216bytes

转发模式

存储转发

MTBF

100000  小时

标准

网络协议

IEEE802.3 (以太网)

IEEE802.3u (快速以太网)

IEEE802.3ab(千兆以太网)

IEEE802.3x (流量控制)

PoE协议

IEEE802.3af (15.4W)

IEEE802.3at (30W)

IEEE802.3bt (60W)

行业标准

EMI: FCC Part 15 CISPR (EN55032) class A

EMS: EN61000-4-2 (ESD)、EN61000-4-4 (EFT)、EN61000-4-5 (Surge)

Shock: IEC 60068-2-27

Free Fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

网络介质



110Base-T : Cat3、4、5类或以上UTP/STP(≤100m)

100Base-TX : Cat5 类或以上UTP/STP(≤100m)

1000Base-TX : Cat5 类或以上UTP/STP(≤100m)

认证

安全认证

CE、FCC、RoHS

环境标准

工作环境

工作温度:-20~50°C

存放温度:-40~85°C

工作湿度 :10%~90%,无冷凝

存放湿度:5%~90%,无冷凝

工作高度:最大10,000 英寸

存放高度:最大10,000 英寸

功能指示

指示灯

PWR(电源指示),Mode(拨码灯),1-8绿灯(链路&数据)

PWR

常亮:设备通电
不亮:设备不通电

Mode

常亮VLAN

不亮Default

慢闪Extend

1-8 绿灯

常亮:链路连接正常
闪亮:数据传输
不亮:链路不通

拨码开关

VLAN(端口隔离),Default(共享模式),Extend(链路延长)

VLAN

1-6口实现监控网络下联口互相隔离,与7、8上联口互通,开启PoE watchdog

Default

正常模式,所有端口可以相互通信,端口PoE watchdog关闭

Extend

3-6口实现延长网线传输距离250米,开启PoE watchdog

物理规格

结构尺寸

产品尺寸:200*118*44mm

包装尺寸:245*190*60mm

产品净重:0.6KG

产品毛重:0.9KG

装箱信息

外箱尺寸:505*320*400mm

装箱数量:20台

装箱重量:19KG

电源电压

输入电压 : AC 100-240 V

电源功率:52V2.3A

装箱清单

交换机1台,电源线1根,说明书、合格证1本

订购信息

ZX900-AXG-80N

8口千兆智能型以太网PoE交换机


【应用拓扑】
