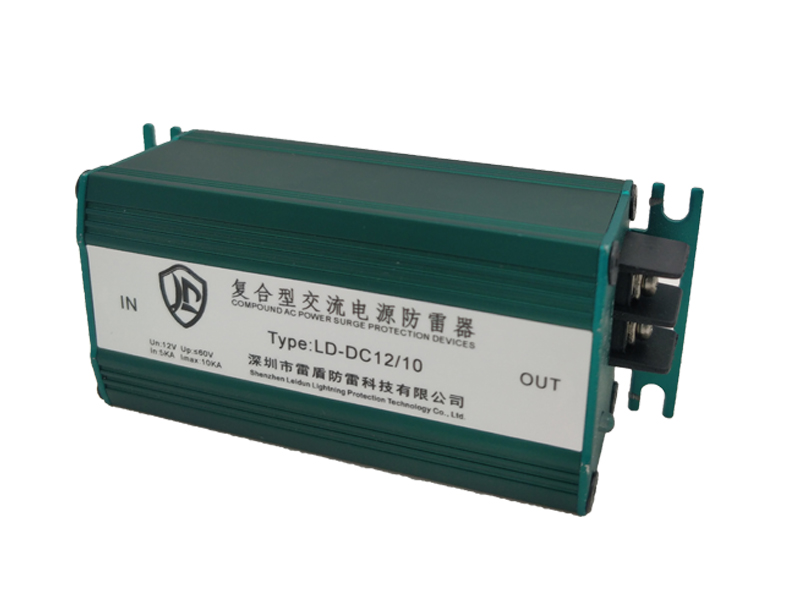

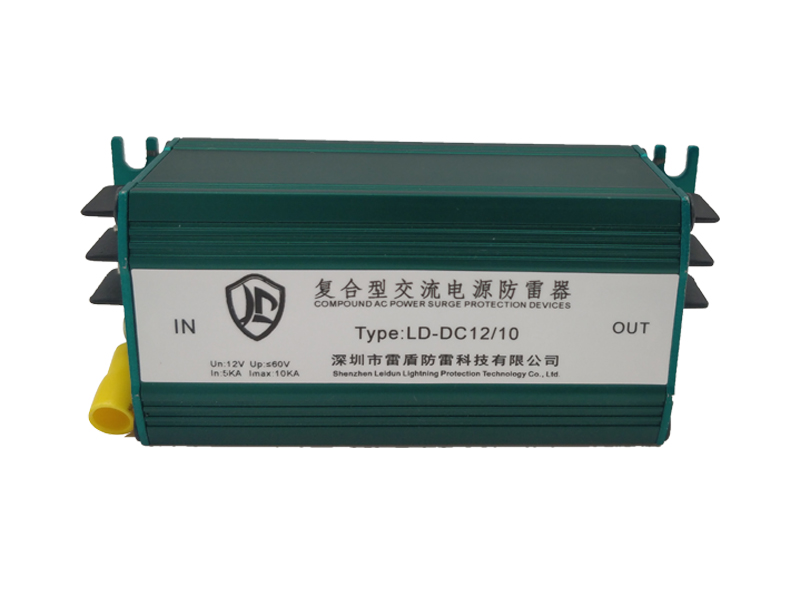

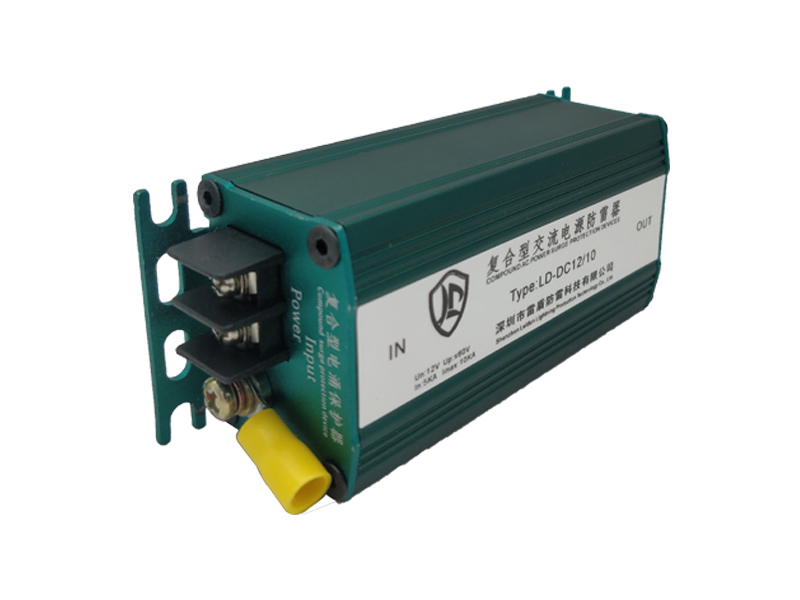

串联型12V直流电源防雷器

产品型号:LD-DC12/10

额定工作电压(Un):12V

额定负载工作电流( IL):5A

标称放电电流 (In)(8/20μs):5KA

最大放电电流(Imax)(8/20μs):10KA

电压保护水平(Up):≤900V

III10KA串联型交流电源防雷器(复合型电涌保护器

产品介绍:

    串联型交流电源防雷器(SPD/电涌保护器),用于交流配电设备的防雷保护,如程控交换机、安防监控系统、背景广播系统、通讯、消防、工业控制系统等,防止雷击或浪涌等因素产生的感应过电压、过电流现象对系统或设备造成的损坏。本产品外型美观,安装接线方便,维护简单,能在较恶劣环境下长期稳定工作。



功能特点:

   1、性能稳定、残压小、响应时间快、寿命长;

   2、具有两级泄流、滤波、钳位使过电压、过电流能得到有效抑制;

   3、放电电流大(10KA),响应时间快(≤25ns);

   4、集成化、体积小、接线简易、安装方便;

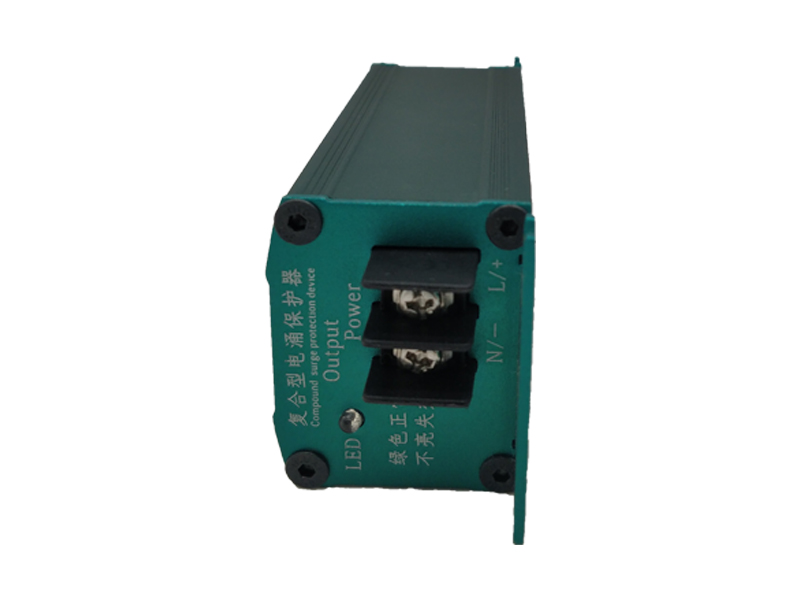

   5、带LED防雷失效指示灯,正常(绿色)/失效(不亮)



技术参数:

型号

LD-AC220/10

LD-DC24/10

LD-DC12/10

SPD类别

复合型SPD

SPD功能

具有限压、限流功能

额定工作电压  (Un)

AC220V

DC24V

DC12V

额定负载工作电流 IL

5A

5A

5A

标称放电电流 (In)(8/20μs)

5kA

5kA

5kA

最大放电电流(Imax)(8/20μs)

10KA

10KA

10KA

最大持续运行电压 (Uc)

320V

36V

18V

限制电压(8/20μs5KA

≤900V

≤75V

≤48V

保护模式

L-PE,N-PE,L-N

()-(PE),(-)-(PE),()-(-)

响应时间

≤25ns

外壳材质

铝合金

规格尺寸

106×40×25mm

接入导线截面(L/+,N/-)

≥1.5mm2

接入接地线截面(PE)

≥2.5mm2

工作环境

-40℃~+85℃

相对湿度

≤95%

安装

串联安装

外壳材料

铝合金外壳

测试依据

GB18802.1IEC61643-1



防雷器安装指导:

     1、本产品串联安装在被保护设备相应位置,“OUT”端接被保护设备,不得接反,安装时最好与被保护设备距离不超过50CM

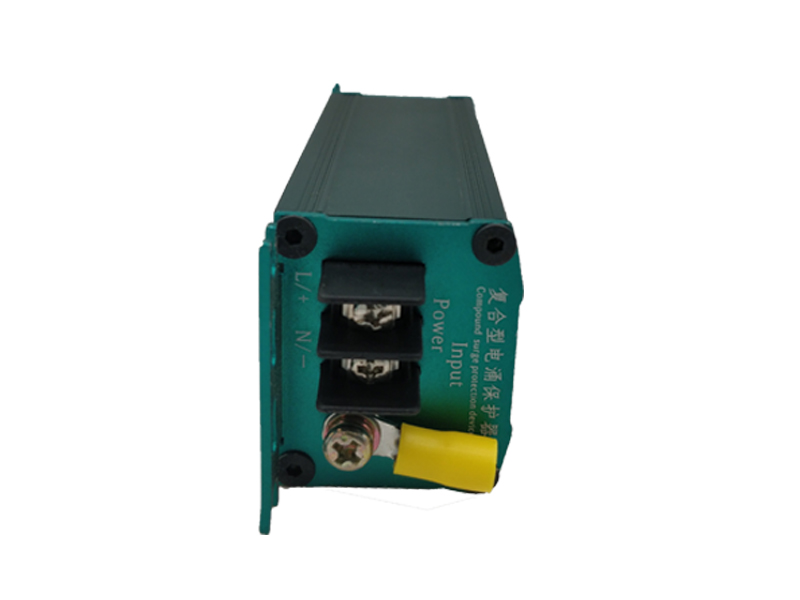

     2、电源连接:电源两端分别对应接“L/”“N/—”,如果是把端子拔下来接线,回装时一定要恢复原状,否则危险!

     3、防雷器产品标有“PE”标志的接地端应接上地线,地线的螺杆上配有接线叉,用于接地汇集排与防雷器地线的连接,接好地线后,务必要旋紧螺钉。接地线选用4mm2以上的铜线,地线到接地汇流排的长度应小于1m且尽量粗短,接地电阻应小于10Ω

     4、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式,接地线必须与防雷地线相连。信号的屏蔽线可直接接到接地端子上。

     5、该防雷器在不超过要求的条件下安装是不需要长期维护的,只需系统例行维护;如在使用过程中,如电源指示灯不亮,说明电涌保护器已经损坏,需维修或更换。
